SQN7系列風門執行器
來源： 　作者：　訪問次數：1699

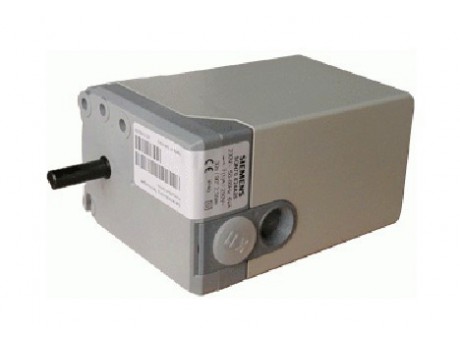

SQN7系列風門執行器

SQN7系列風門執行器
SIEMENS
 ⊙ 產品詳細說明
  產品介紹：
電子式風門執行器SQN7...系列，可用于小型到中型燃燒器的風門控制，或燃油燃燒器和燃?xì)馊紵鞯娜剂�、空氣比例控制�?
  • 此系列最大扭距2.5 Nm
  • 運行時間：
    • SQN70... / SQN71... 4 ... 30 s
    • SQN74... / SQN75... 4 ... 60 s
  • 順時針或逆時針旋轉
    • 帶有智能電子單元
    • 可選軸型號
  • 有兩個限位和兩個繼電器; SQN70... / SQN71...的兩個和SQN74... / SQN75...中的一個可以精確調節
  • SQN70... / SQN71... 可直接替代SQN30... / SQN31...


型號表：
SQN70...系列轉向：逆時針
接線圖 軸號 90º運行時間 常規扭距 僵持扭距 輔助開關數 盒子長度 220V-15%...
240V+10%
50...60Hz		 SQN7...可替代
No No s Nm Nm Pieces mm 型號 型號
4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A2700
6 0 4 1.5 0.7 2 80 SQN70.264A20 SQN30.102A2700
9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A2700
4 0 4 1.5 0.7 2 117 SQN70.244A20 SQN30.121A3500
9 0 4 1.5 0.7 2 117 SQN70.294A20 SQN30.111A3500
2 0 12 2.5 1.2 2 117 SQN70.424A20
5 0 12 2.5 1.2 2 117 SQN70.454A20
6 0 30 2.5 1.3 2 80 SQN70.664A20 SQN30.401A2700
6 3 30 2.5 1.3 2 80 SQN70.664A23 SQN30.402A2730
2 0 4 1.5 0.7 2 117 SQN70.224A20
SQN71...系列轉向：順時針
接線圖 軸號 90º運行時間 常規扭距 僵持扭距 輔助開關數 盒子長度 220V-15%...

240V+10%

50...60Hz

 SQN7...可替代
No No s Nm Nm Pieces mm 型號 型號
4 0 4 1.5 0.7 2 117 SQN71.244A20 SQN31.121A2700
4 3 4 1.5 0.7 2 117 SQN71.244A23 SQN31.121A2730
4 6 4 1.5 0.7 2 117 SQN71.244A26 SQN31.121A2760
6 0 4 1.5 0.7 2 80 SQN71.264A20 SQN31.101A2700
9 0 4 1.5 0.7 2 117 SQN71.294A20 SQN31.111A2700
9 6 4 1.5 0.7 2 117 SQN71.294A26 SQN31.111A2760
2 0 12 2.5 1.2 2 117 SQN71.424A20
5 0 12 2.5 1.2 2 117 SQN71.454A20 　
6 0 30 2.5 1.3 2 80 SQN71.664A20 SQN31.401A2700
6 6 30 2.5 1.3 2 80 SQN71.664A26 SQN31.401A2760
9 0 30 2.5 1.3 2 117 SQN71.694A20 SQN31.411A2700
9 3 30 2.5 1.3 2 117 SQN71.694A23 SQN31.411A2730
SQN75...系列轉向：順時針
接線圖 軸號 90º運行時間 常規扭距 僵持扭距 輔助開關數 盒子長度 220V-15%...

240V+10%

50...60Hz

 SQN7...可替代
No No s Nm Nm Pieces mm 型號 型號
2 1 4 1.5 0.7 2 115 SQN75.244A21
4 1 4 1.5 0.7 2 115 SQN75.244A21 　
9 1 4 1.5 0.7 2 115 SQN75.294A21
2 1 12 2.5 1.2 2 115 SQN75.424A21 　
4 1 12 2.5 1.2 2 115 SQN75.444A21
9 1 30 2.5 1.3 2 115 SQN75.694A21 　
6 1 60 2.5 1.3 2 115 SQN75.864A21
SQN74...系列轉向：逆時針
接線圖 軸號 90º運行時間 常規扭距 僵持扭距 輔助開關數 盒子長度 220V-15%...
240V+10%
50...60Hz		 SQN7...可替代
No No s Nm Nm Pieces mm 型號 型號
2 1 4 1.5 0.7 2 115 SQN74.244A21
4 1 4 1.5 0.7 2 115 SQN74.244A21 　
9 1 4 1.5 0.7 2 115 SQN74.294A21
2 1 12 2.5 1.2 2 115 SQN74.424A21 　
4 1 12 2.5 1.2 2 115 SQN74.444A21
9 1 30 2.5 1.3 2 115 SQN74.694A21 　
6 1 60 2.5 1.3 2 115 SQN74.864A21

主要參數：
主電壓 AC220V -15%...AC240V +10%
主頻率 50...60Hz ±6%
功率 6VA
保護 N to VDE0875
旋轉角度 最大160°，比例范圍0...130°
限位開關數 2
輔助開關數 SQN70...SQN71...=2
SQN74...SQN75...=4
輪盤顏色 號碼
紅 I
藍 II
橙 III
黑 IV
可精確調節的開關
SQN70...SQN71... II 和 III
SQN74...SQN75... III
保護等級 IP40
重量 500g

環境條件：
運輸環境 IEC 60 721-3-2
內部條件 class 2K2
機械條件 class 2M2
溫度范圍 -50...+60ºC
濕度 <95%
運行環境 IEC 60 721-3-3
內部條件 class 3K5
機械條件 class 3M2
溫度范圍 -20...+60ºC
濕度 <95%
不得進水
