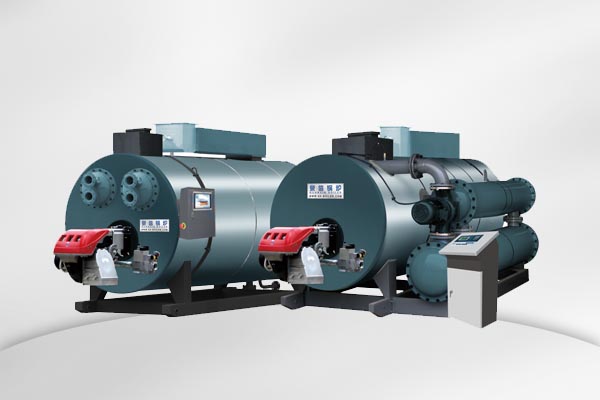

1、 本體下半部分同普通熱水鍋爐一樣，由燃燒室和傳熱管組成；上半部裝有熱交換器，爐體上部裝設膨脹水箱且水位自動控制。
2、 鍋爐整體是在常壓狀態下，安全可靠；爐內熱媒水在運行中不進不出，在鍋爐內與熱交換器傳熱。熱媒水經加熱完全脫氧和軟化，無腐蝕，無水垢，延長鍋爐使用壽命。
3、 內置經特殊處理的不銹鋼或銅質換熱器，換熱效果好，升溫快。
4、 機組結構緊湊，運輸安裝方便，節約占地，免去了換熱站的設計與施工，工程費用省。
| 項目 |
CWNS0.35 |
CWNS0.48 |
CWNS0.6 |
CWNS0.7 |
CWNS1.05 |
CWNS1.4 |
CWNS1.75 |
CWNS2.1 |
CWNS2.8 |
CWNS3.5 |
CWNS4.2 |
| -75/50(J) |
| -Y（Q） |
| 額定發熱量 |
MW |
0.35 |
0.48 |
0.6 |
0.7 |
1.05 |
1.4 |
1.75 |
2.1 |
2.8 |
3.5 |
4.2 |
| 工作壓力 |
Mpa |
常壓 |
| 額定出水溫度 |
℃ |
75 |
| 額定回水溫度 |
℃ |
50 |
| 熱效率 |
％ |
93 |
93 |
92.5 |
92 |
91.5 |
92.5 |
93.2 |
93.7 |
94.2 |
92 |
92.7 |
| 水容量 |
L |
1600 |
1800 |
2200 |
2800 |
4300 |
4300 |
4800 |
5200 |
5200 |
7200 |
9800 |
| 出水口 |
mm |
50 |
65 |
65 |
65 |
65×2 |
65×2 |
80×2 |
80×2 |
150×2 |
125×2 |
125×2 |
| 進水口 |
mm |
50 |
65 |
65 |
65 |
65×2 |
65×2 |
80×2 |
80×2 |
150×2 |
125×2 |
125×2 |
| 排污閥 |
mm |
40 |
40 |
40 |
40 |
50 |
40 |
40 |
40 |
40 |
40 |
40 |
| 煙道口 |
mm |
219 |
219 |
280 |
280 |
330 |
330 |
350 |
400 |
450 |
500 |
600 |
| 外形尺寸 |
長 |
mm |
3100 |
3500 |
3600 |
3600 |
3700 |
3900 |
4300 |
4440 |
4800 |
5200 |
5800 |
| 寬 |
mm |
1450 |
1450 |
1600 |
1700 |
1850 |
1850 |
1880 |
1920 |
2000 |
2220 |
2300 |
| 高 |
mm |
1800 |
1800 |
1900 |
2100 |
2360 |
2360 |
2360 |
2400 |
2600 |
2800 |
2900 |
| 底座尺寸 |
mm |
900 |
900 |
1000 |
1100 |
1200 |
1200 |
1300 |
1400 |
1500 |
1600 |
1600 |
| mm |
2500 |
2900 |
2900 |
2900 |
3000 |
3200 |
3400 |
3600 |
3900 |
4300 |
5000 |
| 運輸重量 |
Kg |
2500 |
3000 |
3500 |
4000 |
5200 |
6500 |
7400 |
9000 |
11800 |
13600 |
16500 |
| 燃料消耗 |
輕油 |
Kg |
31.5 |
43.22 |
54 |
64.3 |
97.6 |
127.6 |
162 |
190 |
258 |
320 |
380 |
| 天然氣 |
Nm3 |
38.2 |
52.3 |
61.2 |
77.8 |
117.5 |
157.6 |
184 |
230.5 |
311 |
388 |
460 |
| 城市煤氣 |
Nm3 |
81.2 |
111.2 |
138 |
165.4 |
249.7 |
334.8 |
417 |
490 |
662 |
825 |
978 |
說明：1、天然氣熱值：8500Kcal/Nm3，輕油熱值：10300Kcal/kg，城市煤氣熱值：4000Kcal/Nm3；2、表中數據及圖片僅供參考，產品以實物為準，如因改型而變恕不另行通知；3、預制、預留，及鍋爐房設計前請聯系確認有關數據；4、以上熱效率為設計理論數據，此數據僅供參考。
