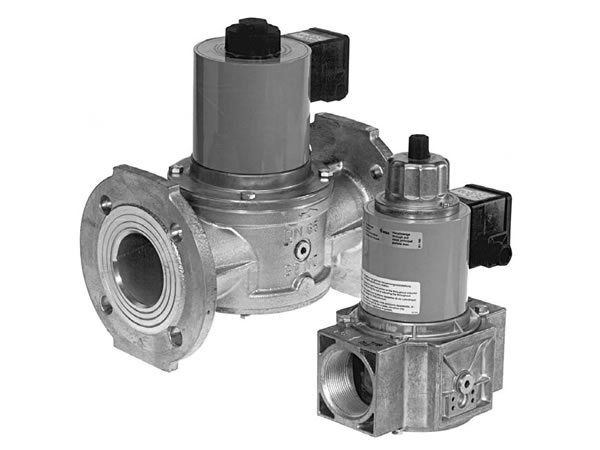

MVDLE/5 單級電磁閥，無電流關閉，緩慢開啟，快速關閉，開啟時間及快速開啟行程范圍調節機構，主流量調節機構
⊙ 產品詳細說明
型號表: 型號 P DN/Rp 功率 電流 開啟時間
mbar W A S
MVDLE203/5 360 Rp3/8 15 0.08 20
MVDLE205/5 360 Rp1/2 15 0.08 20
MVDLE207/5 200 Rp3/4 32 0.13 20
MVDLE207/5 360 Rp3/4 25 0.15 20
MVDLE210/5 360 Rp1 25 0.15 20
MVDLE215/5 200 Rp1-1/2 60 0.26 20
MVDLE215/5 360 Rp1-1/2 60 0.30 20
MVDLE220/5 200 Rp2 90 0.30 20
MVDLE225/5 200 Rp2-1/2 90 0.48 20
MVDLE503/5 500 Rp3/8 15 0.08 20
MVDLE505/5 500 Rp1/2 15 0.08 20
MVDLE507/5 500 Rp3/4 25 0.15 20
MVDLE510/5 500 Rp1 25 0.15 20
MVDLE515/5 500 Rp1-1/2 60 0.30 20
MVDLE520/5 500 Rp2 90 0.48 20
MVDLE2020/5 360 DN20 25 0.15 20
MVDLE2025/5 360 DN25 25 0.13 20
MVDLE2040/5 200 DN40 60 0.26 20
MVDLE2040/5 360 DN40 60 0.30 20
MVDLE2050/5 200 DN50 50 0.26 20
MVDLE2065/5 200 DN65 90 0.48 20
MVDLE2080/5 200 DN80 80 0.42 20
MVDLE2100/5 200 DN100 90 0.48 20
MVDLE5020/5 500 DN20 25 0.13 20
MVDLE5025/5 500 DN25 25 0.13 20
MVDLE5040/5 500 DN40 60 0.26 20
MVDLE5050/5 500 DN50 90 0.48 20
技術參數:
額定寬度 10，15，20，25，50，65，80，100，125，150，200，3/8，1/2，3/4，1，1-1/2，2-1/2
最大工作壓力 至200mbar,360mbar或至500mba,參考型號表
電磁閥 根據EN161的閥，A級，2類，單級工作方式
壓力等級 PN 1
關閉時間 <1s
開啟時間 在20ºC和沒有快速開啟行程時，開啟時間大約20s
快速開啟行程 可調節
主流量調節 手動
氣體引導部分材料 外殼：鋁，鋼，黃銅
密封圈：NBR
電源 230V（+10%-15%）；50-60Hz
開關持續時間 100%ED
保護程度 IP54，IP65
電氣連接 通過PG11連接到螺絲接線端子上，滿足DIN EN 175301-803要求的接插連接可后配
開關頻率 最大100次/H
測量及燃氣氣體連接 符合DIN ISO 228要求，在入口壓力區域的兩側G1/4，從DN40（法蘭）起，入口側再加G3/4
過濾 內裝有篩網過濾器，網眼大小1mm
環境溫度 -15ºC到+60ºC
安裝位置 電磁鐵垂直豎立到水平躺放
終端觸點 根據DIN K01/1型進行檢查，可安裝在DN10-DN150上
閥檢查系統 通過測量連接G1/4可裝上VDK200A SO 2型
用到DN80的匹配器可裝上VPS504型
附件 用語線路插座的設備插頭
