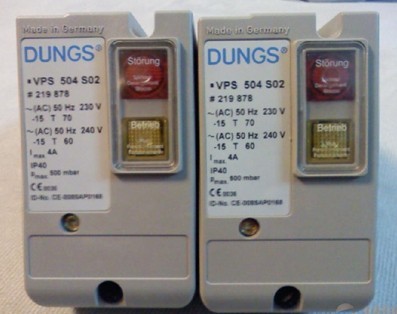

VPS504是DUNGS多重調節設備的緊湊式閥門監控系統。
⊙ 產品詳細說明
VPS504是DUNGS多重調節設備的緊湊式閥門監控系統。該閥門檢測系統符合EN1643的要求：
* 在允許工作壓力范圍內，該監控系統的運行不受預壓的影響
* 檢測體積<4升
* 不需現場調節
* 檢測時間短：最短10s，最長26s
* 通過信號燈來顯示密封與否
* 系列02，系列04和系列05具備外部故障顯示可能性
* 對于系列01，可選擇累積故障顯示(SSM)
* 適合于TRD設備
* 系列01，02，03的電源連接可通過插座實現，在接線圖符合DIN4791規定的情況下不需重排線
* 系列04和05電源通過電纜套管PG13.5和螺栓夾相連
閥門監控系統適用于DUNGS多重調節設備，雙電磁閥DMV和燃氣多功能組合器。通過一個轉接器，VPS504也可用于直至DN80，帶或不帶支路連接的DUNGS電磁閥。
用于燃氣發動機的直流24V結構。
適用于燃氣種類1，2，3以及其他中性氣體狀態介質。用于丁烷的液化氣款式。
技術參數:
工作壓力 最大500mbar
檢測體積 小于4.0升
通過電動泵所達的壓力提高 20mbar
額定電壓 AC230V -15%...240V +6%
頻率 50...60Hz
功率需求 在泵工作時間內約60VA，運行時間內17VA
外部保險絲 快速10A，慢速6.3
內部保險絲 精密保險絲T6.3L250V：IEC127-2/III（DIN41662）
開關電流 工作輸出 VPS504系列01，02，03，04，05：最大4A
干擾輸出 VPS504系列02，04，05：最大1A
保護等級 VPS504系列01，02，03：IP40
VPS504系列04，05：IP54
接通時間 約10-26秒，取決于檢測體積和輸入壓力
靈敏度界限 最大50 l/h（通過壓力氣流速度明顯低于50 l/h的作用方式，使得入口壓力<50mbar，由此，特別考慮到了入口壓力較低的應用情況）
控制開動時間 100%ED
最大檢測循環次數 20次/h，不間斷的連續進行3次檢測周期以后，要保持至少長達2分鐘的等候時間
安裝位置 豎直的、水平的
介質
標準款式 使用于燃氣種類1，2，3以及其他氣體狀態截止，不適用于丁烷
液化氣款式 燃氣種類3和丁烷
|
