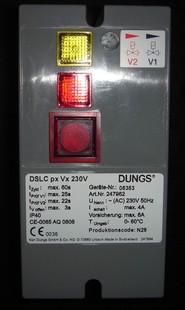

DSLC pxVx系統氣密性試驗控制器
＆#8226; 在整個程序運行期間有光學顯示
＆#8226; 顯示有泄漏的閥門
＆#8226; 在電壓消失時仍然有顯示
＆#8226; 在嘗試10次通風后仍無效則安全斷路 (在24 VDC款式上沒有)
技術
和一個或兩個燃氣壓力開關共同使用，根據EN 643標準的系統密封試驗控制器DSLC用于檢測燃燒器氣體截止閥。
一個帶有接觸凸輪的同步變速電機通過微型開關控制DSLC的程序運行。
應用
DSLC用于燃氣裝置中在兩個電磁閥之間自動進行密封試驗。
此檢測系統既可以單獨使用，也可以和所有自動燃燒器共同使用，進行密封檢查。
使用領域包括采暖和工業應用中的自動氣體燃燒器、燃氣發動機等，適用于帶或不帶通向戶外的通風管道的場合。
DSLC pxVx 根據EN 1643:2001-02標準的系統密封試驗控制器，
適用于所有壓力和無限制的檢測容量（Vx）
技術參數
|
額定電壓
|
~(AC) 230 V (-15 % / +10 %), 50 Hz
~(AC) 110 V (-15 % / +10 %), 50 Hz
= (DC) 24 V (± 20 %)
|
|
功率需求量
|
約為5 VA
|
|
前置保險絲（施工現場）
|
10 A快速或6.3A緩慢
|
|
接觸負荷
|
|
最大4 A
|
|
故障輸出（端子5）
|
最大1 A
|
|
壓力開關（端子1，2，11）
|
最小1 A
|
|
故障解鎖（端子4，7）
|
最小1 A
|
|
閥門（端子9，10，14）
|
最大2 A
|
|
！請注意最大遮斷功率！所有通過調節電路開關的電磁閥、發動機等的電能消耗不能超過4 A。
|
|
防護等級
|
IP 40
|
|
環境溫度
|
0 °C至+60 °C
|
|
檢測周期
|
約為60 s
|
|
閥門開啟時間
|
最大3 s
|
|
檢測時間V1（燃氣側閥門）
|
最小22 s
|
|
檢測時間V2（燃燒器側閥門）
|
最小20 s
|
|
控制接通時間
|
100 %
|
|
安裝位置
|
任何位置
|
標稱通徑
在主控制調節器 > DN 65時應先使用輔助閥。
避免泄漏
執行機構泄漏最常見的原因是污染。因此氣體調節對象之前的氣體過濾器必須充分計算好尺寸容量。尤其要注意過濾器的壓力損失，應定期對過濾器進行檢查和清理。
極限值
DSLC必須在極限值<0.1%燃燒器氣體消耗量時（與燃燒器功率有關），也就是< 50 dm3 /h時（應遵循較高數值）阻止允許點火和打開執行機構。最好不要超過200 dm3 /h的最大極限值。
